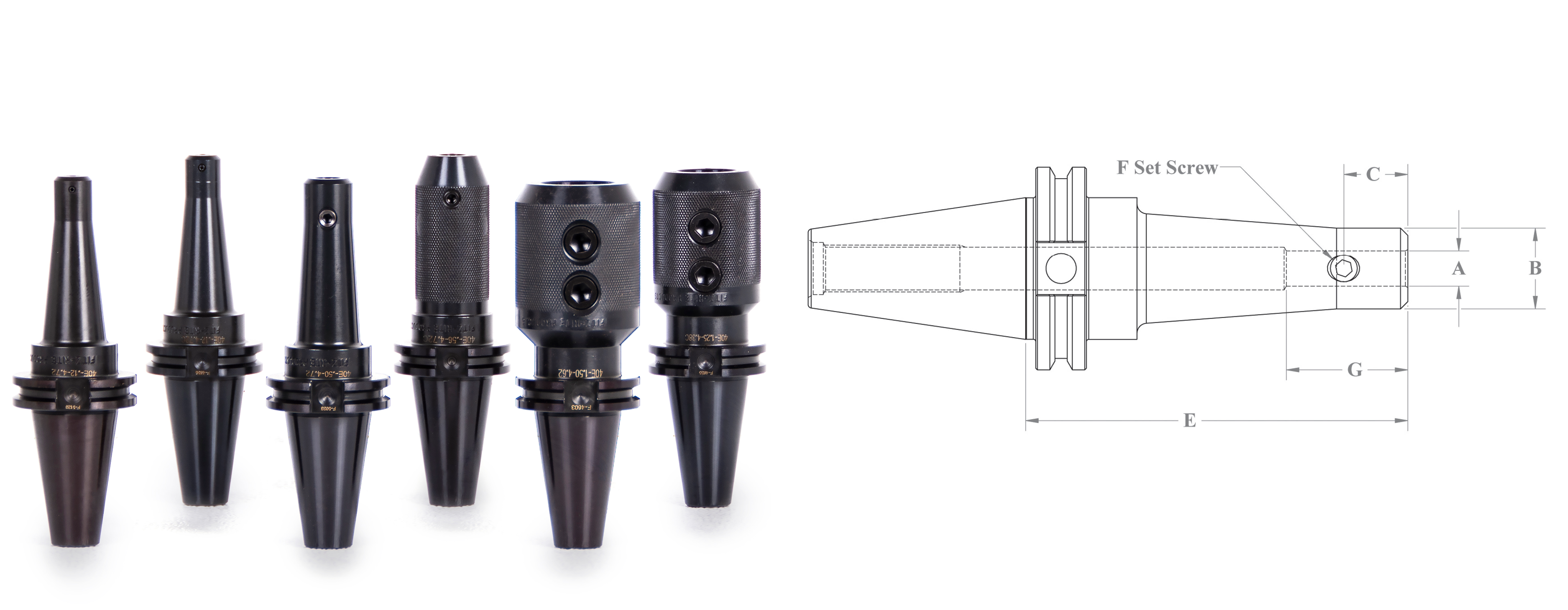

End Mill Holders- CAT 40 End Mill Holders Extended Length
With a wide range of projections available from stub-length to extended-length, you are sure to find the right tool holder for your application. Fitz-Rite end mill holders are precision ground to exceed industry standards. Tapers are held to AT3 and bores are concentric to the taper within .0002". Fitz-Rite's internal standards ensure superior spindle contact, enhanced ability to hold tight limits and the best wear and corrosion resistance on the market. Our end mill holders are designed with the user in mind. Our extended length end mill holders allow for milling in deeper and tighter spaces and are available in inch and metric bore sizes. All standard sizes available to ship same day.
Imperial | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Image | Part Number | A | B | C | E | F | G | List Price | Qty | Add to Cart | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.12-4.72 | .125 | .78 | .25 | 4.72 | (1)6-32 | THRU | $ 130.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.19-4.72 | .187 | .78 | .25 | 4.72 | (1)10-32 | THRU | $ 130.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.25-4.72 | .250 | .78 | .25 | 4.72 | (1)¼-28 | THRU | $ 130.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.31-4.72 | .312 | .87 | .25 | 4.72 | (1)¼-28 | THRU | $ 130.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.37-4.72 | .375 | .87 | .75 | 4.72 | (1)⅜-24 | THRU | $ 130.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.44-4.72 | .437 | .94 | .78 | 4.72 | (1)⅜-24 | THRU | $ 130.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.50-4.72 | .500 | 1.00 | .78 | 4.72 | (1)⅜-24 | THRU | $ 130.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Metric | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Image | Part Number | A | B | C | E | F | G | List Price | Qty | Add to Cart | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-6MM-4.72 | 6mm | .78 | .25 | 4.72 | (1) 10-32 | THRU | $ 162.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-8MM-4.72 | 8mm | .87 | .25 | 4.72 | (1) ¼-28 | THRU | $ 162.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-10MM-4.72 | 10mm | .87 | .75 | 4.72 | (1) ⅜-24 | THRU | $ 162.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-12MM-4.72 | 12mm | 1.00 | .78 | 4.72 | (1) ⅜-24 | THRU | $ 162.00 |
Imperial | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Image | Part Number | A | B | C | E | F | G | List Price | Qty | Add to Cart | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.12-4.72C | .125 | .78 | .25 | 4.72 | (1) 6-32 | THRU | $ 195.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.19-4.72C | .187 | .78 | .25 | 4.72 | (1) 10-32 | THRU | $ 195.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.25-4.72C | .250 | .78 | .25 | 4.72 | (1) ¼-28 | THRU | $ 195.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.31-4.72C | .312 | .87 | .25 | 4.72 | (1) ¼-28 | THRU | $ 195.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.37-4.72C | .375 | .87 | .75 | 4.72 | (1) ⅜-24 | THRU | $ 195.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.44-4.72C | .437 | .94 | .78 | 4.72 | (1) ⅜-24 | THRU | $ 195.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.50-4.72C | .500 | 1.00 | .78 | 4.72 | (1) ⅜-24 | THRU | $ 195.00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
40E-.56-4.72C | .562 | 1.56 | .88 | 4.72 | (1) ⅜-24 | THRU | $ 195.00 |
Imperial | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Image | Part Number | A | B | C | D | E | F | G | List Price | Qty | Add to Cart | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.50-1.38 | .500 | 2.75 | .940 | - | 1.38 | (1) ⅜-24 | THRU | $ 127.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.62-1.38 | .625 | 2.75 | .940 | - | 1.38 | (1) ½-20 | THRU | $ 127.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.75-1.38 | .750 | 2.75 | .940 | - | 1.38 | (1) ⅝-18 | THRU | $ 127.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.87-1.38 | .875 | 2.75 | .940 | - | 1.38 | (1) ⅝-18 | 2.25 | $ 127.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-1.00-1.38 | 1.00 | 2.75 | 1.130 | - | 1.38 | (1) ¾-16 | 2.25 | $ 127.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-1.25-1.38 | 1.250 | 2.75 | 1.130 | 1.00 | 1.38 | (2) ¾-16 | 2.62 | $ 127.00 |
Imperial | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Image | Part Number | A | B | C | D | E | F | G | List Price | Qty | Add to Cart | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.12-4C | .125 | .78 | .25 | - | 4.00 | (1) 6-32 | THRU | $ 194.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.19-4C | .187 | .78 | .25 | - | 4.00 | (1) 10-32 | THRU | $ 194.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.25-4C | .250 | .78 | .25 | - | 4.00 | (1) ¼-28 | THRU | $ 194.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.31-4C | .312 | 1.31 | .65 | - | 4.00 | (1) ¼-28 | THRU | $ 194.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.37-4C | .375 | 1.37 | .75 | - | 4.00 | (1) ⅜-24 | THRU | $ 182.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.44-4C | .437 | 1.44 | .88 | - | 4.00 | (1) ⅜-24 | THRU | $ 194.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.50-4C | .500 | 1.50 | .88 | - | 4.00 | (1) ⅜-24 | THRU | $ 182.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.56-4C | .562 | 1.56 | .88 | - | 4.00 | (1) ⅜-24 | THRU | $ 194.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.62-4C | .625 | 1.62 | .94 | - | 4.00 | (1) ½-20 | THRU | $ 182.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.75-4C | .750 | 1.75 | 1.00 | - | 4.00 | (1) ⅝-18 | THRU | $ 182.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.87-4C | .875 | 1.87 | 1.00 | - | 4.00 | (1) ⅝-18 | 4.25 | $ 182.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-1.00-4C | 1.00 | 2.00 | 1.13 | - | 4.00 | (1) ¾-16 | 4.50 | $ 182.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-1.25-4C | 1.250 | 2.75 | 1.13 | 1.00 | 4.00 | (2) ¾-16 | 4.00 | $ 182.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-1.50-4C | 1.500 | 3.00 | 1.13 | 1.00 | 4.00 | (2) ¾-16 | 4.00 | $ 195.00 |
Imperial | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Image | Part Number | A | B | C | D | E | F | G | List Price | Qty | Add to Cart | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.12-6C | .125 | .78 | .25 | - | 6.00 | (1) 6-32 | THRU | $ 245.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.19-6C | .187 | .78 | .25 | - | 6.00 | (1) 10-32 | THRU | $ 245.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.25-6C | .250 | .78 | .25 | - | 6.00 | (1) ¼-28 | THRU | $ 245.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.31-6C | .312 | .87 | .25 | - | 6.00 | (1) ¼-28 | THRU | $ 245.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.37-6C | .375 | .87 | .75 | - | 6.00 | (1) ⅜-24 | THRU | $ 206.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.44-6C | .437 | .94 | .79 | - | 6.00 | (1) ⅜-24 | THRU | $ 245.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.50-6C | .500 | 1.00 | .79 | - | 6.00 | (1) ⅜-24 | THRU | $ 206.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.56-6C | .562 | 1.56 | .88 | - | 6.00 | (1) ⅜-24 | THRU | $ 245.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.62-6C | .625 | 1.62 | .94 | - | 6.00 | (1) ½-20 | THRU | $ 206.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.75-6C | .750 | 1.75 | 1.00 | - | 6.00 | (1) ⅝-18 | THRU | $ 206.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-.87-6C | .875 | 1.87 | 1.00 | - | 6.00 | (1) ⅝-18 | 4.25 | $ 206.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-1.00-6C | 1.000 | 2.00 | 1.13 | - | 6.00 | (1) ¾-16 | 4.50 | $ 206.00 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
50E-1.25-6C | 1.250 | 2.75 | 1.13 | 1.00 | 6.00 | (2) ¾-16 | 4.00 | $ 206.00 |
